Dne 15. listopadu 2024, pan Shang ze Suntcn, senior Hardwarový inženýr vytvořil Úžasná přednáška o hybridních střídačkách pro studenty Ningbo University.
Vzhledem k tomu, že se globální poptávka po obnovitelné energii stále zvyšuje, očekává se, že globální velikost trhu s fotovoltaickým střídačům bude udržovat vysokou míru růstu příchod roky. Poptávka na trhu z Solární střídač s a hybridní střídač s bude také i nadále růst, účinnost střídačů se bude i nadále zvyšovat a rozsah aplikace se zvětšuje.
Jako špičková společnost specializující se na vývoj, výrobu a prodej střídačů má SUNTCN pečlivou výzkum a studijní spolupráci s Ningbo University.
Níže jsou uvedeny některé z úžasných přednášek:
I) Zavedení hybridního střídače

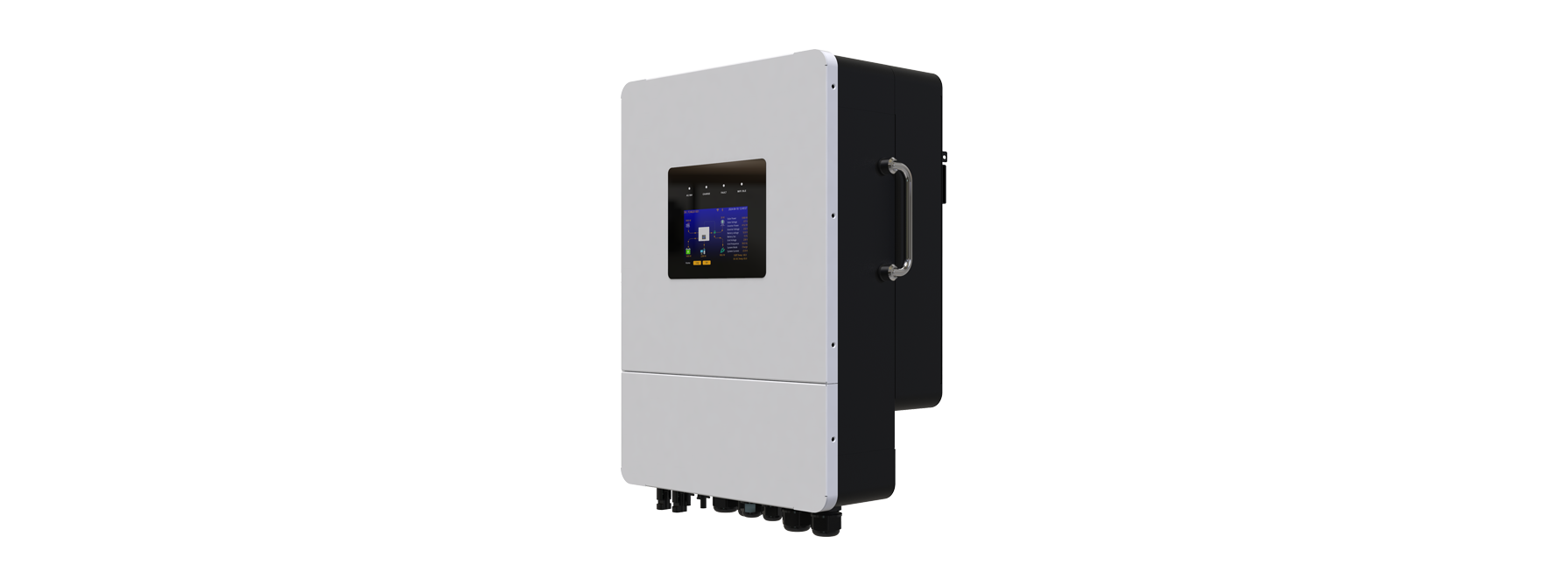

Hybridní střídač je zařízení, které přeměňuje přímý proud na střídavý proud a používá se hlavně ve spojení s systémy obnovitelné energie, jako jsou solární panely a větrné turbíny. Může přeměnit energii na sjednocený střídavý proud, který se poté přenáší do napájecí sítě nebo se používá pro domácí a obchodní elektřinu. Tento design umožňuje hybridnímu měniči efektivněji využívat různé obnovitelné zdroje energie, zlepšit využití energie a snížit dopad na životní prostředí.
Ii) Celý proces návrhu obvodu
A. Analýza požadavků : Pochopte požadavky na napájení, vstupní zdroje (solární panely, baterie atd.), Výstupní specifikace (napětí, frekvence pro AC) a jakékoli specifické funkce, jako je mřížka nebo vypnuto - mřížky.
B. Schematický design : Vyberte příslušné komponenty napájecí elektroniky, jako jsou tranzistory, diody a kondenzátory. Navrhněte topologii obvodu pro přeměnu energie, ovládací obvody pro správu různých zdrojů energie a ochranné obvody, abyste chránili před přepětím, nadproudem atd.
C. Simulace : Pomocí softwarových nástrojů simulujte chování obvodu za různých podmínek k ověření jeho funkčnosti a výkonu a provedení nezbytných úprav.
D. Rozložení PCB : Umístěte komponenty s ohledem na rozptyl tepla, integritu signálu a minimalizaci rušení. Najměte stopy pro energetické a signální cesty.
E. Prototypování a testování : Vytvořte prototyp obvodu, otestujte jeho elektrický výkon, účinnost a stabilitu. Proveďte upřesnění na základě výsledků testu pro optimalizaci návrhu.
(Iii) Rozložení a svařovací dovednost PCB
Pokud jde o rozložení PCB, podle rozdělení funkčního modulu v obvodu umístěte související komponenty do blízkých pozic, aby se snížilo rušení signálu a délku kabeláže. Například vysokofrekvenční komponenty by měly být udržovány co nejdále od nízkofrekvenčních komponent. Pro zapojení by měla být dodržována pravidla zapojení, například například elektrická linka a pozemní linka, která by měla být dostatečně široká, aby přenášela proud.
Při pájení desek PCB jsou dovednosti rozhodující. Pro ruční pájení si vyberte páječek s vhodným výkonem a zvládněte čas pájení. Před pájením se ujistěte, že podložka je čistá, a nechte pájku plně namočit podložku a špendlík během pájení. Pro komponenty SMD použijte pro pájení horkovzdušnou pistoli nebo páječku s tokem. Současně věnujte pozornost tomu, abyste se vyhnuli problémům, jako je pájení studeného a zkratu, abyste zajistili kvalitu pájení.
Studenti velmi hovořili o přednáškách předložených obchodní škole. Řekli, že prostřednictvím vysvětlení Business School měli nové porozumění solárnímu střídači a hybridnímu střídači a hlubší porozumění návrhu obvodů, rozvržení a svařovací dovednosti PCB, které položily pevný základ pro jejich budoucí rozvoj a těší se na další příležitosti k učení v budoucnosti.
